第318夜で、400GBのSATA-HDD（Samsung HD400LJ）と、センチュリー イッコイチHDDボックス、CSG35EU2を組み合わせて、USB2.0／eSATA外付けHDDを組み立てた話を書きました。そのHDDが、先週から急に動かなくなりました。動かない、というよりもパソコンから認識されなくなったのです。電源を入れると、青いLEDが光って、パソコンの動作する音はします。しかし、PCからは認識されないのです。そこで、中を開けたところ、原因がわかりました。それは、シリアルATAケーブルの問題でした。このHDDボックスには、シリアルHDDケーブルが1本付いてきました。そのケーブルは、両端がＬ字型です。この両端のインターフェースの向きが反対だったのです。どういうことかというと、図１と図２の２通りの接続が可能なのです。僕は最初、図１の方法で接続していました。しかし、この接続方法だと、ＨＤＤ本体をＨＤＤボックスの底面に置いたとき、Ｌ字ケーブルが底面にあたって、浮いてしまうのです。そのため、使っているうちに、接続部がゆるんで、半分抜けた状態になったらしいです。一方、図２の方法で接続すると、Ｌ字ケーブルは底面から離れた状態となり、接続部がゆるむ心配はなくなるわけです。もしかすると、このことは取説に書いてあるのかもしれませんが、Ｌ字型シリアルＡＴＡケーブルの特性として、非常におもしろいと思いましたので、ここに報告しておきます。

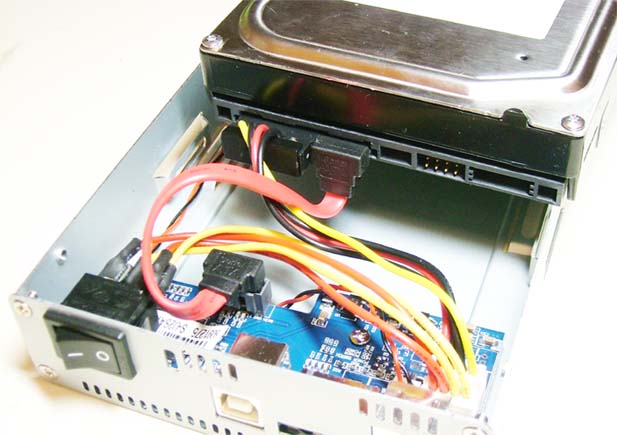

| 図１：誤った接続方法 | |

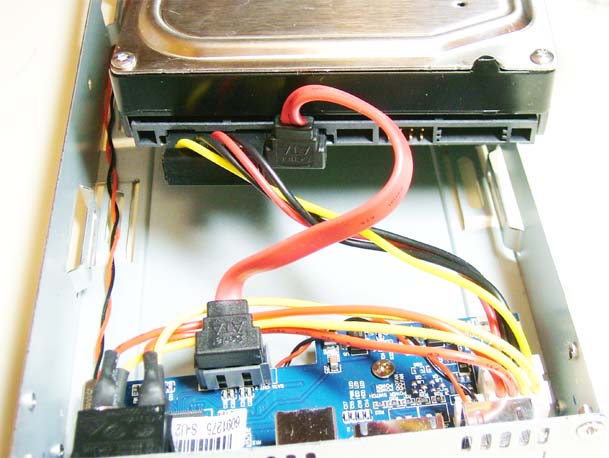

| 図２：正しい接続方法 | |
